SEMANA 07

INSTALACIONES SANITARIAS

Las instalaciones sanitarias son todo el conjunto de tuberías de agua fría, agua caliente, desagües, ventilaciones, cajas de registro, aparatos sanitarios, entre otros, que sirven para abastecernos de agua potable y eliminarla a través de los desagües. Para la instalación del medidor de agua se debemos comunicarnos y solicitar a la empresa que suministra el agua, como Sedapal en el caso de Lima y Callao. La instalación sanitaria interna de agua se considera desde el medidor de agua potable hacia adentro. Por otro lado, la instalación sanitaria interna de desagüe se considera desde la caja de registro ubicada en la vereda hacia adentro

SISTEMA DE AGUA POTABLE

MEDIDOR DE AGUA POTABLE

Es el instrumento que usa el concesionario, como Sedapal en Lima y Callao, para medir la cantidad de agua que consumimos y calcular la facturación de cada mes. Este medidor lo instala y manipula solo el personal autorizado por el concesionario. De lo contrario, existe una sanción legal. En edificios multifamiliares, si bien la empresa concesionaria instala solo un medidor de agua para todo el edificio, internamente se puede optar por la instalación de contómetros de control interno para verificar el consumo de agua de cada departamento.

ALIMENTACIÓN

Es el conjunto de tuberías y válvulas que van desde el medidor de agua hasta la llave general de agua.

RED INTERNA DE AGUA FRÍA

Es el conjunto de tuberías y válvulas que van desde la llave general de agua hasta todos los puntos donde se requiere alimentación: baños, cocina, lavandería, jardín, y demás. En cada ambiente húmedo, como en el baño, la cocina, y entre otros, se deberá instalar una llave de corte de agua, que sirve para cortar o detener el servicio de agua del ambiente en caso se necesite una reparación o realizar mantenimiento. La red se instala en el encofrado, es decir, en el momento que se amolda el techo o la losa aligerada antes de llenar el concreto.

PUNTOS DE AGUA FRÍA

A cada lugar donde llega el agua fría se le denomina “punto de agua fría”, y agrupa a todos los materiales que se necesitan para esto: tuberías, niples (piezas de plástico que conectan de un tubo al otro), codos, entre otros.

SISTEMA DE DESAGÜE Y VENTILACIÓN

ALIMENTACIÓN

La caja de registro final es el lugar a donde llegará todo el desagüe de nuestra edificación. Desde esta caja se enviará el desagüe hacia la red pública. O sea, hacia las tuberías, buzones externos, fuera de la casa, y más precisamente en la calle.

CAJA DE REGISTRO INTERMEDIA

Si la red de desagüe interna es muy larga o tiene muchas derivaciones o punto de desagüe, se instalarán cajas de registro intermedias antes de llegar a la caja de registro final.

RED DE DESAGÜE Y VENTILACIÓN

Todas las aguas servidas o de desagüe en nuestra casa serán evacuadas mediante una serie de tuberías que las conducirán hacia las cajas de registro. Para la correcta evacuación de éstas aguas es necesario y obligatorio que cada punto de desagüe tenga el apoyo de una tubería de ventilación. La ventilación es un componente básico para que funcione correctamente el desagüe. Es un factor que brinda fluidez al desagüe y no lo obstruye.

RED DE DESAGÜE ANTES DE VACIAR EL PISO E INSTALAR LOS SANITARIOS

Es básico considerar una distancia de 30.5 cm desde el punto de desagüe del inodoro hacia la pared. Si esta no se coloca a la distancia adecuada, el inodoro no se podrá instalar.

¡A TOMAR EN CUENTA!

PASO 1

Es básico que las tuberías y los accesorios que selecciones sean de buena calidad y de una marca reconocida con garantía certificada. Esto hará que todos los empalmes o conexiones calcen correctamente sin forzarlos.

PASO 2

 Si usas mangueras para regar jardines, verifica que estas no presenten huecos que puedan generar fugas de agua

PASO 3

 Si instalas algún tipo de grifería, verifica que sea de buena calidad

SEGÚN REGLAMENTO NACIONAL DE EDIFICACIONES

OE.4 INSTALACIONES SANITARIAS

OE.4.1 APARATOS SANITARIOS Y ACCESORIOS

OE.4.1.1 SUMINISTRO DE APARATOS SANITARIOS

OE.4.1.2 SUMINISTRO DE ACCESORIOS

OE.4.1.3 INSTALACIÓN DE APARATOS SANITARIOS

OE.4.1.4 INSTALACIÓN DE ACCESORIOS

OE.4.2 SISTEMA DE AGUA FRIA

OE.4.2.1 SALIDA DE AGUA FRÍA

OE.4.2.2 REDES DE DISTRIBUCIÓN

OE.4.2.3 REDES DE ALIMENTACIÓN

OE.4.2.4 ACCESORIOS DE REDES DE AGUA

OE.4.2.5 VÁLVULAS

OE.4.2.6 ALMACENAMIENTO DE AGUA

OE.4.2.7 EQUIPOS Y OTRAS INSTALACIONES

OE.4.3 SISTEMA DE AGUA CALIENTE

OE.4.3.1 SALIDA DE AGUA CALIENTE

OE.4.3.2 REDES DE DISTRIBUCIÓN DE AGUA CALIENTE

OE.4.3.3 ACCESORIOS DE REDES DE AGUA CALIENTE

OE.4.3.4 VÁLVULAS

OE.4.3.5 EQUIPOS DE PRODUCCIÓN DE AGUA CALIENTE

OE.4.4 SISTEMA CONTRA INCENDIO

OE.4.4.1 REDES DE ALIMENTACIÓN

OE.4.4.2 ACCESORIOS

OE.4.4.3 SUMINISTRO E INSTALACIÓN DE GABINETES CONTRA INCENDIO

OE.4.4.4 SUMINISTRO E INSTALACIÓN DE JUNTA ANTISÍSMICA

OE.4.4.5 VÁLVULAS DE SISTEMA CONTRA INCENDIO

OE.4.4.6 INSTALACIONES ESPECIALES

OE.4.5 SISTEMA DE DRENAJE PLUVIAL

OE.4.5.1 RED DE RECOLECCIÓN

OE.4.5.2 ACCESORIOS

OE.4.6 DESAGÜE Y VENTILACIÓN

OE.4.6.1 SALIDAS DE DESAGÜE

OE.4.6.2 REDES DE DERIVACIÓN

OE.4.6.3 REDES COLECTORAS

OE.4.6.4 ACCESORIOS DE REDES COLECTORAS

OE.4.6.5 CÁMARAS DE INSPECCIÓN

OE.4.6.5.1 PARA CAJAS DE REGISTRO

OE.4.6.5.2 PARA BUZONES.

OE.4.6.6 INSTALACIONES ESPECIALES

OE.4.7 VARIOS

SEMANA 06

ESPECIFICACIONES TÉCNICAS DE ARQUITECTURA

GENERALIDADES

ALCANCES DE LAS ESPECIFICACIONES

En el presente explicación pedagógica pondremos como ejemplo la especificación  del trabajo que deberá realizarse para la construcción del Proyecto Arquitectónico de la I. E.I. 326. En el distrito de Comas, departamento de Lima. Estas tienen carácter general y donde sus términos no lo precisen, el Inspector tiene autoridad en la obra respecto a los procedimientos, calidad de los materiales y método de trabajo. Todos los trabajos sin excepción, se desenvolverán dentro de las mejores prácticas constructivas a fin de asegurar su correcta ejecución y estarán sujetos a la aprobación y plena satisfacción del Inspector.

VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS

En caso de existir divergencia entre los documentos del proyecto, los planos tienen primacía sobre las Especificaciones Técnicas. Los metrados son referenciales y complementarios y la omisión parcial o total de una partida no dispensará al Contratista de su ejecución, si está prevista en los planos y/o especificaciones técnicas.

CONSULTAS

Todas las consultas relativas a la construcción serán efectuadas por el representante del Contratista al Inspector de PRONIED, quien de considerarlo necesario podrá solicitar el apoyo de los proyectistas. Cuando en los planos o especificaciones técnicas se indique: “Igual o Similar”, sólo la inspección decidirá sobre la igualdad o semejanza. Todo el material y mano de obra empleados en la obra estarán sujetos a la aprobación del Inspector, quien tiene además el derecho de rechazar el material y obra determinada, que no cumpla con lo indicado en los planos y Especificaciones Técnicas, debiendo ser satisfactoriamente corregidos sin cargo para el propietario.

 MATERIALES

Todos los materiales que se empleen en la construcción de la obra serán nuevos y de primera calidad. Los materiales que vinieran envasados, deberán entrar en la obra en sus recipientes originales intactos y debidamente sellados. El ensayo de materiales, pruebas, así como los muestreos se llevarán a cabo por cuenta del Contratista, en la forma que se especifiquen y en las veces que lo solicite oportuna y razonablemente la Inspección de Obra, para lo cual el Contratista deberá suministrar las facilidades razonables, mano de obra y materiales adecuados. Ensayos y pruebas adicionales a las explícitamente indicadas en estas especificaciones serán por cuenta del propietario. Cuando exista duda sobre la calidad, características o propiedades de algún material, el Inspector podrá solicitar muestras, análisis, pruebas o ensayos del material que crea conveniente, el que previa aprobación podrá usarse en la obra. El costo de estos análisis, pruebas o ensayos adicionales serán por cuenta del Contratista.

Además, el Contratista tomara especial previsión en lo referente al aprovisionamiento de materiales nacionales o importados, sus dificultades no podrán excusarlo del incumplimiento de su programación, ni se admitirán cambios en las especificaciones por este motivo.

Todos los materiales a usarse serán de primera calidad y de conformidad con las especificaciones técnicas de éstos.

 El almacenamiento de los materiales debe hacerse de tal manera que este proceso no desmejore las propiedades de las mismas, ubicándolas en lugares adecuados, tanto para su protección, como para su despacho.

El Inspector está autorizado a rechazar el empleo de materiales, pruebas, análisis o ensayos que no cumplan con las normas mencionadas o con las especificaciones técnicas.

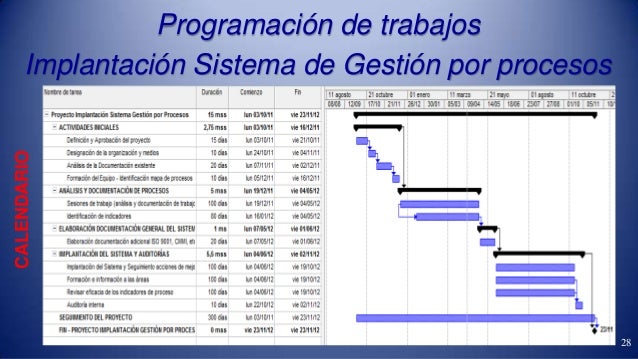

PROGRAMACIÓN DE LOS TRABAJOS

 El Contratista, de acuerdo al estudio de los planos y documentos del proyecto programará su trabajo de obra en forma tal que su avance sea sistemático y pueda lograr su terminación en forma ordenada, armónica y en el tiempo previsto. Si existiera incompatibilidad en los planos de las diferentes especialidades, el Contratista deberá hacer de conocimiento por escrito al Inspector, con la debida anticipación y éste deberá resolver sobre el particular a la brevedad. Se cumplirá con todas las recomendaciones de seguridad, siendo el Contratista el responsable de cualquier daño material o personal que ocasione la ejecución de la obra.

INSPECTOR Ó SUPERVISOR DE OBRA

PRONIED nombrará a un Ingeniero de amplia experiencia en obra de este tipo y profesionalmente calificado, quien lo representará en obra, el cual velará por el cumplimiento de una buena práctica de los procesos constructivos, reglamentos y correcta aplicación de las normas establecidas.

CUADERNO DE OBRA

El cuaderno de obra será el documento oficial que registrará todos los acontecimientos importantes que se producen en el recorrer de la construcción de la obra. Este documento será puesto a disposición del supervisor de la obra por el contratista. Constará de una hoja original y 3 copias, las 3 copias son para el informe mensual, supervisor de obra y para el residente de obra; la hoja original se usará para la liquidación de obra. Todo esto será custodiado por el supervisor del PRONIED. Cada hoja original debe ser numerada y sellada por el PRONIED. A cada día calendario el contratista mencionara el trabajo ejecutado en el día, los equipos, el personal, el material (cimento asfalto etc.) y el metrado aproximado de lo realizado. El tipo y números de equipos parados y su estado de eficiencia, instrucciones recibidas de la supervisión, defectos en la ejecución de la obra y eventuales remedios

PLAN DE SEGURIDAD Y SALUD

Toda obra de construcción, deberá contar con un Plan de Seguridad y Salud en el Trabajo, que se integre el proceso de construcción, y que garantice la integridad física y la salud de los trabajadores y de las terceras personas. La responsabilidad de supervisar el cumplimiento de estándares de seguridad, salud y de procedimientos de trabajo quedará delegada en el jefe inmediato de cada trabajador. El responsable de la obra deberá colocar en lugar visible el plan de seguridad y salud en el trabajo para ser presentado a los inspectores de seguridad y salud en el trabajo MTPE cuando estos lo requieran. Además, entregara una copia del plan de SST a los representantes de los trabajadores.

Elementos del plan:

Objetivo del plan.

Descripción del sistema de gestión de seguridad y salud ocupacional de la empresa.

Identificación de requisitos legales y contractuales relacionados con la seguridad y salud en el trabajo.

Análisis de riesgos, identificación de pliegos, evaluación de riesgos y acciones preventivas.

Planos para la instalación de protecciones colectivas para todo el proyecto. Procedimientos de trabajo para las actividades de alto riesgo.

 (Identificados en el análisis de riesgo).

Capacitación y sensibilización del personal de obra – programa de capacitación.

Gestión de no conformidades – programa de inspecciones y auditorias.

Objetivos y metas de mejora en seguridad y salud ocupacional.

Plan de respuesta ante emergencias.

 Mecanismos de supervisión y control.

Equipos de protección personal (EPP) Están diseñados para proteger al trabajador de los peligros a su integridad física y personal, que incluye el cuerpo, los ojos, la cara, la cabeza, las manos los pies, los oídos y el aparato respiratorio.

Todo personal que labore en obras de construcción civil, deberá contar con los siguientes implementos:

Casco de seguridad

Protege la cabeza contra los golpes y otros peligros mecánicos y eléctricos, durante todo el proceso constructivo.

Ropa de trabajo en la obra

Esta deberá ser adecuada a la estación y a las labores a ejecutar (overol o camisa y pantalón o mameluco).

Calzado en obra de construcción

Botas de jebe e impermeables para trabajos en zonas húmedas, con puntera reforzada o de metal.

Protectores de oído

Deberán usar tapones o auriculares (orejeras), solo en donde el ruido alcance niveles mayores a 80DB.

Anteojos y respiradores contra el polvo

Se proveerá al trabajador anteojos y respiradores de cartucho mecánico.

Arnés

Seguridad y salud en el trabajo

Barandas de seguridad Deben ser utilizadas en todos los frentes de trabajo ubicados sobre los1.50 metros del nivel del terreno natural. Esta debe ser colocada a 1.05 metros de altura, reforzada con otra baranda intermedia ubicada a 54 centímetros.

Botiquín de primeros auxilios Toda obra deberá contar con un botiquín; los medicamentos serán seleccionados por el responsable de la seguridad.

Los servicios de primeros auxilios se ubicarán en lugares visibles y contarán con un listado de teléfonos y direcciones de las instituciones de auxilio para los casos de emergencia.

En caso la obra se encuentre fuera de radio urbano, el contratista debe asegurar la coordinación con una ambulancia.

PERSONAL DE OBRA

El Contratista ejecutor de la obra deberá presentar al Supervisor ó Inspector la relación del personal, incluyendo al Residente, el supervisor podrá ordenar el retiro de la obra del personal que a su juicio o que en el transcurso de la obra demuestren ineptitud en el cargo encomendado. Lo anteriormente descrito no será causa de ampliación de plazo de ejecución de la obra.

 EQUIPO DE OBRA

El equipo a utilizar en la obra, estará en proporción a la magnitud de la obra y debe ser el suficiente para que la obra no sufra retrasos en su ejecución. Comprende la maquinaria ligera y/o pesada necesaria para la obra, así como el equipo auxiliar (andamios, buggies, etc.).

PROYECTO

En caso de discrepancia en dimensiones en el proyecto, deben respetarse las dimensiones dadas en el proyecto de Arquitectura, salvo en el caso de dimensionamiento de elementos estructurales; en este caso deben respetarse las dimensiones dadas en el proyecto de Estructuras.

OBRAS PROVISIONALES

 Comprende la ejecución previa de construcciones e instalaciones de carácter temporal, que tienen por finalidad brindar servicios al personal técnico, administrativo y obrero, como también proveen a los materiales de un lugar adecuado para su almacenamiento y cuidado durante el tiempo de ejecución de la obra

ALMACÉN, OFICINAS Y GUARDIANÍA

VESTUARIOS Y SERVICIOS HIGIÉNICOS

INSTALACIONES PROVISIONALES

Comprende las instalaciones de agua, desagüe, electricidad y comunicaciones necesarias a ejecutarse para la buena marcha de la obra. Los costos que demanden el uso de estos servicios deberán ser abonados por el Contratista.

 AGUA El agua es un elemento fundamental para el proceso de la construcción, por lo tanto, será obligatoria la instalación de este servicio. Se efectuará la distribución de acuerdo con las necesidades de la obra, incluyendo los servicios higiénicos.

 DESAGUE La instalación de desagüe para los servicios higiénicos, se hará en un lugar aprobado y es obligatorio dotar de este servicio al personal que labore en la obra. La falta de agua y desagüe será causal de paralización de la obra, no constituyendo esta medida una ampliación de plazo de la entrega de la obra, ni abono de suma alguna por reintegros.

 ELECTRICIDAD Los puntos de luz y fuerza serán ubicados en lugares seguros, lejos de lugares donde se presente humedad. Los conductores a usar deben estar en buen estado y con el recubrimiento correspondiente.

CARTELES Para identificar a la Empresa Constructora que está a cargo de la obra, será necesario contar con los carteles en los que debe indicarse: - Entidad Licitante de la Obra. - Magnitud de la Obra. - Nombre de la Empresa Contratista. - Plazo de Ejecución en días calendarios. - Financiamiento.

 El cartel tendrá 7.20 m x 3.60 m, y se ubicará de acuerdo con las indicaciones del Inspector.

CONDICIONES DE PAGO

Se pagará por el monto de medición de cada partida, de acuerdo al precio unitario del Contrato. El precio unitario incluye el material, herramientas, equipo, mano de obra y cualquier imprevisto necesario para una buena ejecución del trabajo.

MODALIDAD DE EJECUCIÓN DE OBRA

La obra será ejecutada a suma alzada.

VALORIZACIONES

Las valorizaciones serán pagadas al contratista de acuerdo al avance de obra, las cuales serán aprobadas previamente por el supervisor. Las unidades de medida a tener en cuenta para efectos de la valorización serán las indicadas en los metrados y presupuestos.

LIMPIEZA FINAL

Al terminar los trabajos y antes de entregar la obra, el Contratista procederá a la demolición de las obras provisionales, en el caso que el propietario se lo solicite, eliminando cualquier área deteriorada por él, dejándola limpia y conforme a los planos.

ENTREGA DE LA OBRA

Al terminar la obra, el Contratista hará entrega de la misma al propietario, designándose una Comisión de Recepción para tal efecto. Previamente, la inspección hará una revisión final de todos los componentes del proyecto y establecerá su conformidad, haciéndola conocer por escrito al Propietario por ultimo. Se levantará un acta donde se establezca la conformidad de obra o se establezcan los defectos observados

SEMANA 05

METRADO EN ARQUITECTURA

SEGÚN LA NORMA TÉCNICA DE METRADOS

OE.03 ARQUITECTURA

03.01.0 MUROS Y TABIQUES DE ALBAÑILERIA

03.01.1 MURO DE LADRILLO KK TIPO IV CABEZA C:A:C, 1:1:4 e=1.5cm.

03.01.2 MURO DE LADRILLO KK TIPO IV SOGA C:A:C, 1:1:4 e=1.5cm.

03.01.3 MURO DE LADRILLO KK TIPO IV SOGS, C:A:C 1:1:4 e=1.5cm CARAVISTA

03.01.4 MURO DE LADRILLO KK TIPO IV CANTO C:A:C 1:1:4 e=1.5cm

03.01.5 ALAMBRE #8 REFUERZO HORIZONTAL EN MUROS.

03.01.6 MURO DRYWALL ESPESOR = 10cm

03.02.0 REVOQUES Y ENLUCIDOS

03.02.1 TARRAJEO PRIMARIO C:A 1:5.

03.02.2 TARRAJEO EN MURO: INTERIOR Y EXTERIOR C:A:1:4. e=1.5cm.

03.02.3 TARRAJEO EN COLUMNAS MEZ. C:A 1:5, E=1.5cm.

03.02.4 TARRAJEO EN VIGAS

03.02.5 TARRAJEO DE MUROS DE CONCRETO (1:5)

03.02.6 TARRAJEO PULIDO EN MURO DE CONCRETO (1:5)

03.02.7 TARRAJEO CON IMPERMEABILIZANTE.

03.02.8 VESTIDURA DE DERRAMES (1:5).

03.02.9 VESTIDURA DE DERRAMES CON BORDES BOLEADO

03.02.10 BRUÑAS DE 1cm X 1cm.

03.03.0 CIELO RASO

03.03.1 CIELO RASO CON MEZCLA C.A: 1:5 e=1.5cm.

03.04.0 PISOS Y PAVIMENTOS.

03.04.1 PISO DE CEMENTO FROTACHADO Y BRUÑADO 2” S/COLOREAR

03.04.2 PISO DE CEMENTO PULIDO Y BRUÑADO e=2” SIN COLOREAR.

03.04.3 ACABADO DE PISO SISTEMA MICROCEMENTO

03.04.4 PISO BALDOSA DE TERRAZO 30cm X 30cm. e=1/2”

03.04.5 PISO DE LOSETA VINILICA DE ALTO TRANSITO 30.5cmx30.5cm(12”x12”) e=3.2mm.

03.04.6 PISO DE CEMENTO PULIDO Y BRUÑADO e=2” C/ENDURECEDOR

03.04.7 VEREDAS DE CONCRETO F’c=175 Kg/cm² e=4” FROTACHADO Y BRUÑADO

03.04.8 PATIO DE CONCRETO F’c=175 Kg/cm² e=5” FROTACHADO Y BRUÑADO

03.04.9 RAMPAS DE CONCRETO F’c=175 Kg/cm² e=5” INCLUYE ACABADO Y BRUÑADO.

03.04.10 CONTRAPISO DE e=46.8 mm. PARA RECIBIR PISO VINILICO.

03.04.11 CONTRAPISO DE e=35 mm. PARA RECIBIR PISO DE TERRAZO.

03.04.12 CONTRAPISO e=6”, ACABADO PULIDO PARA MUEBLES BAJOS

03.04.13 SARDINEL H=0.40, F’c=175 Kg/cm², ACABADO 1:2, CEMENTO TIPO 1P

03.04.14 SARDINEL H=0.50, F’c=175 Kg/cm², ACABADO 1:2, CEMENTO TIPO 1P

03.04.15 ENCOFRADO DE SARDINEL

03.04.16 PISO BLANDO DE ARENA FINA e= 30cm.

03.05.0 CONTRAZOCALOS

03.05.1 CONTRAZOCALO S/COLOREAR h=10cm.C: A 1:2 e=2.0cm.

 03.05.2 CONTRAZOCALO S/COLOREAR h=20cm.C: A 1:2 e=2.0cm.

03.05.3 CONTRAZOCALO S/COLOREAR h=30cm.C: A 1:2 e=1.5cm.

03.05.4 CONTRAZOCALO DE MADERA CEDRO ¾” x 4” (h=10cm) + RODON ¾”.

03.05.5 CONTRAZOCALO DE BALDOSA DE TERRAZO 10 x 30cm, H=10 cm.

03.06.0 ZOCALOS

03.06.1 ZOCALO CON CERAMICO BLANCO 30x30 cm.

03.06.2 ACABADO EN MICROCEMENTO

03.07.0 CUBIERTAS

03.07.1 CUBIERTA LADRILLO PASTELERO 24cmx24cm ASENTADO CON BARRO e=2” C/FRAGUA C/MOR.1:5.

03.07.2 IMPERMEABILIZACION DE TECHOS CON PINTURA ASFALTICA

03.07.3 CANALETA ½ CAÑA DE 3” PARA EVACUACION PLUVIAL EN TECHO IMPERMEABILIZADA

03.08.0 CARPINTERÍA DE MADERA

03.08.1 PUERTA MACHIHEMBRADA CON VISOR 6mm. 01 sshh (AULAS 1.10 X 2.10

03.08.2 PUERTA MACHIEMBRADA SIN VISOR, 1 HOJA.

03.08.3 PUERTA MACHIEMBRADA SIN VISOR DE 6mm, 02 HOJAS 0

3.08.4 PUERTA CONTRAPLACADA CON MELAMINE BLANCO e=5.5mm, 1 HOJA

03.08.5 PUERTA CLOSET DE MELAMINE BLANCO DE 25MM, 2 HOJAS

03.08.6 PUERTAS DE MELAMINE DE 19mm CON ESTRUCTURA DE ALUMINIO

03.08.7 PUERTA MUEBLE DE COCINA DE MELAMINE BLANCO DE 25mm, 2 HOJAS

03.08.8 MODULO DE MELAMINE BLANCO PARA MUEBLE ALTO 0.95x0.95x0.30

03.08.9 MODULO DE MELAMINE BLANCO PARA MUEBLE ALTO 0.45x0.95x0.30

03.08.10 ESTANTE DE MELAMINE BLANCO DE 25mm

03.08.11 ESTANTERIA DE MADERA CEDRO e=1’, INCLUYE ELEMENTOS DE FIJACIÓN

03.09.0 CARPINTERÍA METÁLICA Y HERRERÍA

03.09.1 PUERTA INGRESO PRINCIPAL C/PERFILES 3/16"

03.09.2 PUERTA METALICA APERCIANADA (GABINETE DE GASS

03.09.3 PUERTA METALICA C/PLANCHA Fe 1/16" Y PERFILES e=1/8"

03.09.4 REJA DE SEGURIDAD EN VENTANA DE FIERRO MACIZO CUADRADO DE 1/2"

03.09.5 VENTANA TIPO REJA DE FIERRO MACIZO CUADRADO DE 3/4"

03.09.6 VENTANA DE ALUMINIO PARA VIDRIO TEMPLADO FIJO Y PIVOTANTE DE 6MM

03.09.7 VENTANA DE ALUMINIO PARA VIDRIO TEMPLADO PIVOTANTE DE 6MM

03.09.8 VENTANA C/MARCO DE ALUMINIO PARA VENTANA DE VIDRIO TEMPLADO FIJO DE 6MM

 03.09.9 PUERTA-VENTANA DE ALUMINIO CON VIDRIO TEMPLADO FIO Y PIVOTANTE DE 6MM.

03.09.10 PASAMANO DE ACERO INOXIDABLE EN SS.HH. DISCAPACITADOS.

03.09.11 GANCHO DE ACERO INOXIDABLE PARA COLGAR MULETAS.

03.09.12 ESCALERA GATO, TUBO F.G. 1 1/2" Y 1" TQE. ELEVADO.

03.09.13 PROTECCION DE ESCALERA GATO.

03.09.14 ESCALERA GATO EMPOTRADA DE ALUMINIO P/CISTERNA (8 pasos).

03.09.15 TAPA METALICA C/PLANCHA Fe 1/4" Y PERFILES e=3/16" (085x0.85m).

03.09.16 CERCO MALLA # 10 COCADA 2"X2" C/PERFILES DE Fe Y TUBO F°G° Ø 3", INC. PRTA.

 03.10.0 CERRAJERIA

03.10.1 BISAGRA ALUMINIZADA DE 4”x4” PESADA EN PUERTAS

03.10.2 BISAGRA TIPO PIN DE ROTULACION

03.10.3 BISAGRA TIPO CANGREJO PARA CLOSET Y M. BAJOS

03.10.4 CERRADURA DOS GOLPES EN PUERTA, CON TIRADOR

03.10.5 CERRADURA TRES GOLPES EN PUERTA C/TIRADOR INCLUIDO

03.10.6 CERRADURA PARA MUEBLES 540, YALE O SIMILAR

03.10.7 CERRADURA TIPO MANIJA PARA PUERTA VENTANA DE ALUMINIO

03.10.8 CERROJO ALUMINIZADO

03.10.9 CERROJO DE FIERRO DE 2”

03.10.10 ALDABAS PARA CANDADO

03.10.11 CANDADO TIPO BRONCE DE 50mm

03.10.12 CANDADO TIPO FORTE 60mm

03.10.13 TIRADOR O JALADOR DE ALUMINIO P/M ALTOS Y M BAJOS 64mm

03.10.14 TIRADOR DE BARRA CUADRADA EN PUERTA

03.10.15 MANIJA DE BRONCE MACIZO DE 4” PARA PUERTAS

03.10.16 PICAPORTE DE 12”, DE FIERRO

03.10.17 CERROJO DE 12”, DE FIERRO

03.10.18 TOPES DE PUERTA

03.11.0 VIDRIOS, CRISTALES Y SIMILARES

03.11.1 VENTANA , SISTEMA DIRECTO CON CRISTAL TEMPLADO DE 10.0mm

03.11.2 CUPULA DE ACRILICO Diámetro=1.00m, e=10mm.

03.11.3 ESPEJO 0.30 x 0.40

03.11.4 ESPEJO 0.45 X 0.60

03.12.0 PINTURA

03.12.1 SELLADO DE CONCRETO CARAVISTA

03.12.2 PINTURA LATEX 02 MANOS EN CIELO RASO, VIGAS, ALEROS Y VOLADOS.

03.12.3 PINTURA LATEX 02 MANOS EN MUROS, COLUMNAS, DERRAMES, ETC.

03.12.4 PINTURA ANTICORROSIVA Y ESMALTE 2 MANOS EN PTA/VENT.

03.12.5 PINTURA BARNIZ EN CARPINTERÍA DE MADERA

03.12.6 PINTURA BARNIZ EN MUROS CARAVISTA

03.12.7 PINTURA AL DUCO, DOS MANOS EN CARPINTERIA DE MADERA

03.12.8 PINTURA BARNIZ EN CONTRAZOCALO DE MADERA h=10 cm

03.12.9 PINTURA ESMALTE DOS MANOS EN DERRAMES BOLEADOS

03.12.10 PINTURA ESMALTE DOS MANOS EN CONTRAZOCALO DE CEMENTO

03.13.0 VARIOS

03.13.1 LIMPIEZA PERMANENTE EN OBRA

03.13.2 JUNTA DILATACION C/ESPUMA PLASTICA + CHEMA JUNTA NEGRA e=1”

03.13.3 JUNTA DE DILATACIÓN CON PERFIL DE PVC HUECO

03.13.4 JUNTA DE DILATACIÓN RELLENO CON MORTERO ASFALTICO e=1”

03.13.5 JUNTA CON SELLO ELASTOMERICO

03.13.6 JUNTA WATER STOP DE 6”

03.13.7 PIZARRA DE LAMINA DE ACERO VITRIFICADO DE 2.40x1.20 C/PORTAMOTA

03.13.8 ASTA DE BANDERA TIPICO

03.13.9 TAPAJUNTA METALICA ENTRE MODULOS VERTICAL (EN PARED)

03.13.10 TAPAJUNTA METALICA ENTRE MÓDULOS EN TECHO

03.13.11 MESA DE CONCRETO ARMADO REVESTIDO CON CERAMICO BLANCO 30x30

03.13.12 MESA DE CONCRETO ARMADO REVESTIDO CON CERAMICO BLANCO 30x30 LAVADERO

03.13.13 MESA DE CONCRETO ARMADO REVESTIDO CON TERRAZO, VACIADO INSITU - LAVADERO

03.13.14 POYO DE CONCRETO 0.25m x 0.40m. H=0.10m

03.13.15 JUEGOS INFANTILES: TOBOGAN CURVO PLASTICO ROTOMOLDEADO

03.13.16 JUEGOS INFANTILES: SUBE Y BAJA DOBLE CON 04 ASIENTOS

03.13.17 JUEGOS INFANTILES: COLUMPIO CON 03 ASIENTOS DE GOMA

03.13.18 JUEGOS INFANTILES: PASAMANOS

03.13.19 SUMINISTRO E INSTALACIÓN DE GRASS SINTETICO

03.13.20 PROTECTOR DE COLUMNA CON ESPUMA DE POLIURETANO

03.13.21 TRABAJOS DE JARDINERIA, INCLUYE SEMBRADO DE GRASS

03.13.22 SEÑAL INDICATIVA Y ORIENTATIVA DE 30 x 20cm.

03.13.23 PINTURA DE TRAFICO PARA INDICAR ZONAS SEGURAS Y DE FLUJOS

03.13.24 SARDINEL DE BOTADERO h=.40 REVESTIDO CON CERAMICO BLANCO
